В зависимости от коммуникационных особенностей каждой площадки OS 4000 предлагает различные варианты выносов. При этом, какой бы вариант филиального решения Вы ни выбрали, система обеспечит Вам возможность централизованного администрирования филиала, вплоть до оконечных устройств пользователей.
Для обеспечения отказоустойчивости, любой бранч может быть дополнен модулем APE. Специальный программный модуль OpenScape APE (Access Point Emergency) обеспечивает работу выносов в случае отказа центрального процессора или стыка с сетью WAN. В аварийных ситуациях APE принимает на себя управление выносами, обеспечивая, тем самым, непрерывность коммуникаций на предприятии.
Дополнительная отказоустойчивость IP- выносов обеспечивается за счет разделения голосового трафика и сигнализации: голос направляется через ТфОП, а сигнализация — через IP или через резервные каналы ТфОП. Такая расширенная отказоустойчивость используется как динамическая альтернативная маршрутизация, на случай если канал WAN недоступен, отведенные VoIP-ресурсы заняты или качество IP сети понизилось.
Unify OpenScape 4000 SoftGate
OS 4000 SoftGate – филиальное решение ориентированное на подразделения, в которых преобладает IP. Пользователи таких подразделений активно применяют многофункциональные IP- телефоны и используют весь спектр функциональных возможностей системы, включая unified communications.

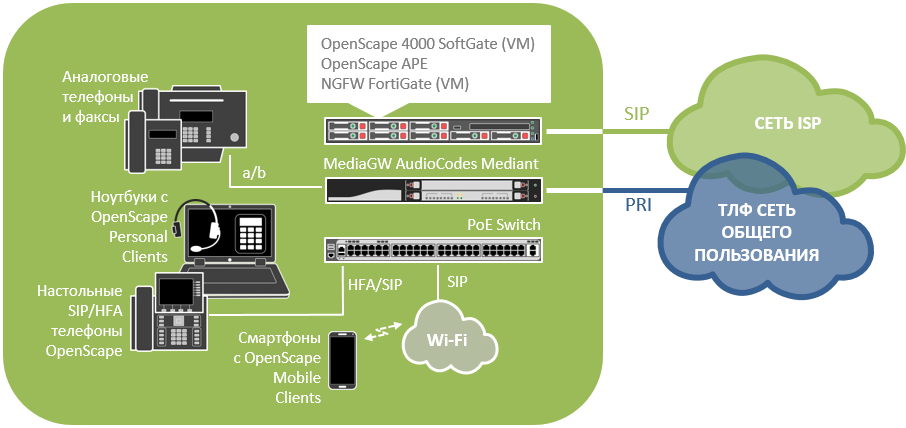

На Схеме представлена архитектура решения на базе OpenScape 4000 SoftGate.
OS 4000 SoftGate — этот программный вынос на базе стандартного сервера под ОС Linux SLES 11 SP1, который можно интегрировать в виртуальную среду VMware. SoftGate поддерживает полный набор функций IP, а также SIP протокол для телефонов и каналов. Любой объект с OpenScape 4000 SoftGate тесно интегрируется в коммуникационную систему и в сеть. Дополнительно, решение поддерживает SIP- транкинг с IPv6, и интеграцию однорангового видео с участием HD видеосистем или софтфонов. Функция Secure Remote Subscriber обеспечивает защищенную работу удаленных сотрудников при сохранении полного набора функций системы.
Для поддержки интерфейсов традиционной телефонии (городских СЛ и внутренних абонентских портов) в филиальном решении возможно использование как оборудования сторонних производителей (например, медиа- шлюзов AudioCodes), так и модулей OpenScape Access. К SoftGate возможно подключить до 9 модулей OpenScape Access.
OpenScape Access
OS Access – уникальное модульное филиальное решение от Unify. Оно состоит из фирменного сервера OpenScape Access 500 (a/i) и стекируемых компактных (19’, 1U) модулей, имеющих все необходимые аналоговые, цифровые и DECT интерфейсы.

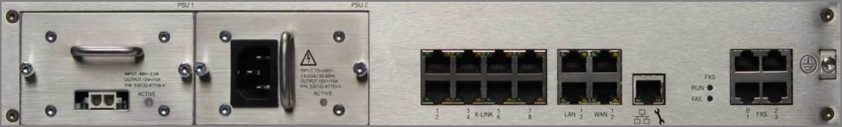

Базовый блок OpenScape Access 500i позволяет строить IP- выносы емкостью до 500 пользователей и имеет «на борту»:
- 8 портов для подключения модулей OpenScape Access;
- порты LAN/WAN;
- 8 портов FXS;
- 8 портов S0 (BRI)
Базовый блок OpenScape Access 500a позволяет строить IP- выносы емкостью до 500 пользователей и имеет «на борту»:
- 8 портов для подключения модулей OpenScape Access;
- порты LAN/WAN;
- 8 портов FXS.
Модули расширения OpenScape Access:
OpenScape Access SLA – 24 аналоговых абонентских порта a/b;
OpenScape Access SLO – 24 цифровых абонентских порта Up0/E;
OpenScape Access SLC – 24 цифровых порта Up0/e – radio для подключения 16 базовых станций DECT;
OpenScape Access PRI – 2 порта E1;
OpenScape Access BRI – 8 портов BRI;
OpenScape Access TA – 8 портов FXO.

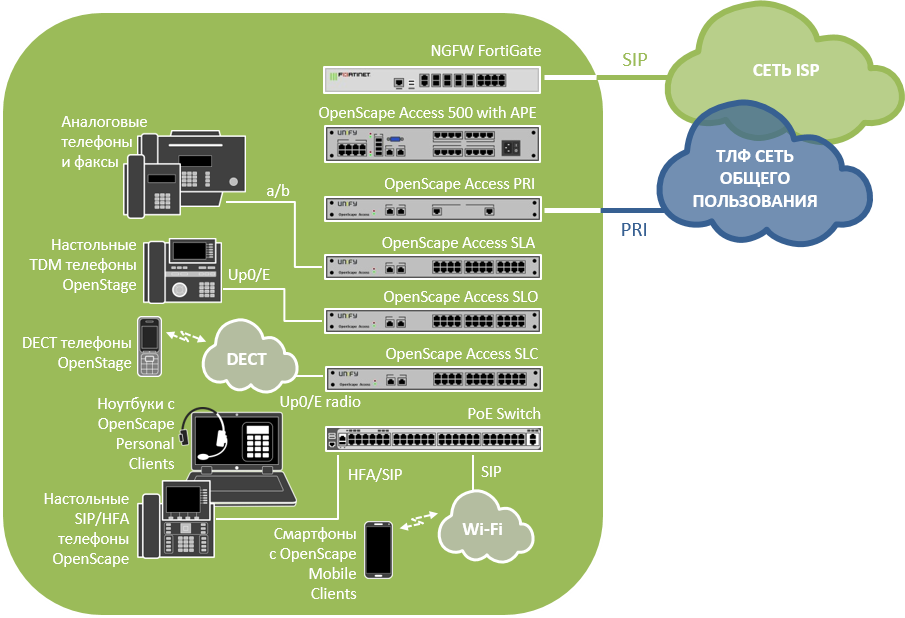

На Схеме представлена архитектура решения на базе OpenScape Access.
Unify OpenScape 4000 Branch

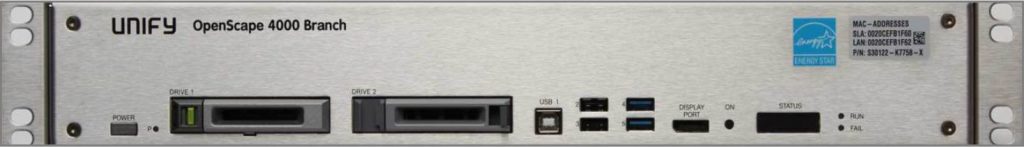

OS 4000 Branch – высоконадежное филиальное решение Unify, построенное на основе сервера EcoServer. Оно способно обеспечить коммуникации для 1 000 пользователей.
OS 4000 Branch имеет следующие дополнительные возможности по сравнению с OpenScape Access 500 (i/a):
- дублированные источники питания (AC/DC и в смешанном режиме);
- дублированные сетевые интерфейсы LAN и WAN (bonding);
- дублированные SSD- накопители (RAID 1).
Интересной отличительной особенностью OS 4000 Branch является возможность его использования в качестве полнофункциональной, самостоятельной системы Siemens / Unify OS 4000.
